1)Untuak percobaan 2, analisa output rangkaian berdasarkan IC yang di gunakan(referensi datasheet IC) !
Jawab :

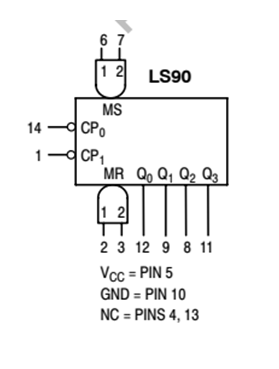

IC 74LS90D
Rangkaian dalam IC ini yaitu :
Pada IC 74LS90D di atas input MR1 dan MR2 sama dengan input B0 dan B1 pada rangkaian percobaan. Apabila diberikan input 1 1 maka kondisi reset akan aktif dan output dari rangkaian menjadi 0. Jika input selain 1 1 maka rangkaian akan menghasilkan output berupa counter up 0-9. Pada percobaan diperoleh output terendah yaitu desimal 0 dan output tertinggi yaitu desimal 9, sesuai dengan fungsi IC 74LS90D itu sendiri untuk menambilkan biner 0 – 9. Namun pada percobaan 2 ini output biner yang dihasilkan tidak berurutan dari 0 – 9, tetapi ditampilkan secara acak hal ini dapat diketahui dari lampu led yang digunakan yang menyala secara acak. Percobaan yang dilakukan sesuai dengan datasheet pada IC 74LS90D.
IC 7493N
Sama halnya seperti pada IC74LS90D, perbedaannya ada pada pencacahannya, kalau IC 74LS90 mencacah dari 0 – 9, namun kalau IC 7493N mencacah 16 biner, dari 0 – 15. Pada gambar di atas MR1 dan MR2 adalah master reset, MR1 dan MR2 menjadi B4 dan B5 pada rangkaian percobaan, sehingga jika diberikan input 1 1 reset menjadi aktif dan outputnya akan menjadi 0. Sesuai dengan percobaan yang dilakukan pada saat diberikan input selain 1 1, maka IC 7493N melakukan counter 0-15. Pada percobaan diperoleh output terendah yaitu desimal 0 dan output tertinggi yaitu desimal 15. Namun pada percobaan 2 ini output biner yang dihasilkan tidak berurutan dari 0 – 15, tetapi ditampilkan secara acak hal ini dapat diketahui dari lampu led yang digunakan yang menyala secara acak. Percobaan yang dilakukan sesuai dengan datasheet pada IC 7493N.
