RANGKAIAN TRAFFIC LIGHT ( LAMPU LALU LINTAS )
1. Tujuan [kembali]
- Dapat merangkai dan menjelaskan prinsip kerja rangkaian traffic light ( lampu lalu lintas)
2. Pembahasan [kembali]
- OR Gate
Gerbang
OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran
(Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari
Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output)
Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang
menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.
- AND Gate
Gerbang AND memerlukan 2 atau lebih Masukan
(Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan
menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai
Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari
masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika
AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya :
Z = X.Y atau Z = XY.
- INVERTER
Inverter
atau Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk
menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan
Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang
berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita
ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input
atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya
dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.
CMOS
inverter digunakan untuk membuat square-wave oscillators yang
menghasilkan clock signals. Generator clock ini memberikan stabilitas
yang baik, beroperasi di atas kisaran tegangan pasokan yang luas (3-15
V) dan jangkauan frekuensi (1 Hz hingga lebih dari 15 MHz), konsumsi
tegangan yang rendah dan penghubung yang mudah ke logic families yang
lain.
Sirkuit
yang paling dasar adalah bentuk cincin, yaitu inverter. Gambar
menunjukkan satu sirkuit menggunakan tiga inverters. Inverting gate
seperti NAND dan NOR juga dapat digunakan sebagai gantinya. Konfigurasi
ini membuat sirkuit osilator tidak praktis, frekuensi osilasi sangat
rentan terhadap perubahan suhu, tegangan pasokan, dan pemuatan
eksternal. Frekuensi osilasi dapat dinyatakan dalam persamaan:
dimana:
= jumlah inverters
= propagation delay per gate
Gambar 3 (a) memperlihatkan sebuah sirkuit osilator praktis. Frekuensi osilasinya dapat dinyatakan dalam persamaan:
dimana:
Gambar
3 (b) memperlihatkan sirkuit lain yang menggunakan dua inverter
pengganti atau tiga inverter. Frekuensi osilasinya dapat dinyatakan
dalam persamaan:
Sirkuit
pada gambar 3 tidak sensitif terhadap variasi tegangan pasokan. Gambar 4
menunjukkan sirkuit lain yang terkonfigurasi di sekitar schmitt
inverter tunggal. Kapasitor mengisi (ketika output tinggi) dan tidak
mengisi (ketika output rendah) di antara dua tegangan ambang. Namun,
frekuensi osilasi peka terhadap variasi tegangan pasokan. Dapat
dinyatakan dalam persamaan:
Gambar
5 menunjukkan konfigurasi osilator kristal di sekitar inverter tunggal
sebagai elemen aktif. Jumlah inverter yang lebih besar membatasi
frekuensi getaran tertinggi yang dapat dicapai dengan nilai yang lebih
rendah.
Tabel Gerbang Logika
Tabel Gerbang Logika
- OR Gate
- AND Gate
- INVERTER
Power Inverter
atau biasanya disebut dengan Inverter adalah suatu rangkaian atau
perangkat elektronika yang dapat mengubah arus listrik searah (DC) ke
arus listrik bolak-balik (AC) pada tegangan dan frekuensi yang
dibutuhkan sesuai dengan perancangan rangkaiannya.
- Led
Sebagai indikator adanya arus yang mengalir.
-
- Logicstate
Logicstate berfungsi sebagai indikator logika 0 atau 1 pada rangkaian.
4. Rangkaian [kembali]
Prinsip kerja :
Kondisi
pertama yaitu ketika arah atau led dari east dan west ( timur dan barat ) akan berwarna hijua ketika gerbang logika or bagian c dan d bernilai 1 dan gerbang logika a dan b bernilai 0 sehingga led pada north dan south ( utara dan selatan ) akan mati, dan kondis kedua ketika arah atau led dari north dan south ( utara dan selatan ) akan berwarna hijau ketika gerbang logika a dan b bernilai 1 dan gerbang logika c dan d bernilai 0 sehingga led pada east dan west ( timur dan barat ) akan mati.

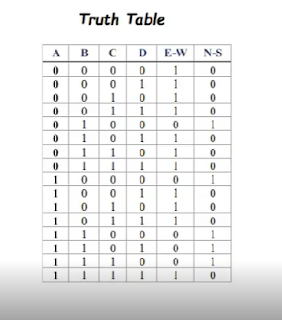

Tabel kebenaran :
5. video
