Soal Multiple Choice

DAFTAR ISI

1. NO. 1 IEEE/ANSI Standard Symbol

2. NO. 2 IEEE/ANSI Standard Symbol

3. NO. 1 Programmable Logic Device

4. NO. 2 Programmable Logic Device

5. NO. 1 IEEE/ANSI Symbology For Registers and Counters

6. NO. 2 IEEE/ANSI Symbology For Registers and Counters

7. Link Download

1. NO. 1 IEEE/ANSI Standard Symbol [back]

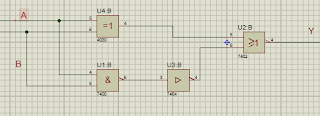

Perhatikan rangkaian berikut

Manakah diantara gambar rangkaian berikut yang merupakan representasi dari simbol IEEE/ANSI...
a.

b.

c.

d.

e.

Solusi:

IEEE/ANSI, memiliki standar tersendiri terhadap simbol masing-masing gerbang logika. Semua gerbang logika diwakili oleh simbol persegi. Yang membedakan adalah ekspresi yang ada di dalam persegi. Gerbang NAND memiliki simbol & dan segitiga di ujung persegi. Gerbang NOR memiliki simbol ³1 memiliki arti gerbang OR dan segitiga di ujung persegi. Gerbang EX-OR memiliki simbol =1.

Jadi jawabannya B

2. NO. 2 IEEE/ANSI Standard Symbol [back]

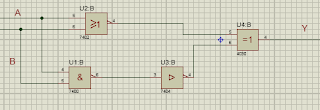

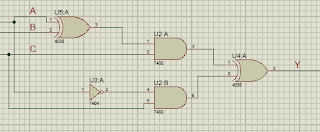

Perhatikan rangkaian berikut

Manakah diantara gambar rangkaian berikut yang merupakan representasi rangkaian diatas...
a.

b.

c.

d.

e.

Solusi:

IEEE/ANSI, memiliki standar tersendiri terhadap simbol masing-masing gerbang logika. Semua gerbang logika diwakili oleh simbol persegi. Yang membedakan adalah ekspresi yang ada di dalam persegi. Simbol ³1 memiliki arti gerbang OR. Simbol  segitiga memiliki arti gerbang NOT. Simbol & memiliki arti gerbang AND.

Jadi jawabannya C

3. NO. 1 Programmable Logic Device [back]
Diketahui rangkaian seperti gambar dibawah:

Persamaan yang benar untuk YA adalah:
a.A'B'+A'B +AB'
b.A'B'+AB'+A'B
c.AB+A'B'+AB'
d.A'B'+A'B+AB
e.AB'+AB+A'B'

Solusi:
Pada rangkaian diatas, gerbang AND A tersambung ke logika A' dan B'. Gerbang AND C tersambung ke A' dan B. Gerbang AND D tersambung ke A dan B. Output gerbang AND A, C dan D masuk ke Gerbang OR A. Sehingga logika yang tepat pada input OR adalah A'B'+A'B+AB
Jadi jawabannya D

4. NO. 2 Programmable Logic Device [back]
Diketahui rangkaian seperti gambar dibawah:

Persamaan yang benar untuk YB adalah:
a.A'B'+A'B +AB'
b.A'B'+AB'+A'B
c.AB+A'B'+AB'
d.A'B'+A'B+AB
e.AB'+AB+A'B'

Solusi:
Pada rangkaian diatas, gerbang AND A tersambung ke logika A' dan B'. Gerbang AND B tersambung ke A dan B;. Gerbang AND C tersambung ke A' dan B. Output gerbang AND A, B dan C masuk ke Gerbang OR B. Sehingga logika yang tepat pada input OR adalah A'B'+AB'+A'B
Jadi jawabannya B

5. NO. 1 IEEE/ANSI Symbology For Registers and Counters [back]

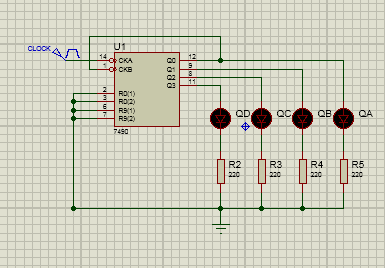

Perhatikan rangkaian berikut:

Gambar diatas merupakan decade counter 0-9. Pada detak ke 5, berapakah bilangan binernya?
a. 0101
b. 1100
c. 0100
d. 1001
e. 0010

Solusi:
Rangkaian diatas bekerja sesuai dengan tabel bilangan biner berikut

QA	QB	QC	QD
0	0	0	0
1	0	0	0
0	1	0	0
1	1	0	0
0	0	1	0
1	0	1	0
0	1	1	0
1	1	1	0
0	0	0	1

Berdasarkan tabel, pada detak ke 5, bilangan biner yang muncul adalah 0010.
Jadi jawabannya E

6. NO. 2 IEEE/ANSI Symbology For Registers and Counters [back]

Simbol IEEE/ANSI yang tepat untuk IC 7490 adalah

a.

b.

c.

d.

e.

Solusi:

IC 7490 adalah decode counter atau pencacah. IC 7490 biasanya digunakan untuk menghitung dari 0 sampai 9. Simbol IEEE/ANSI yang tepat untuk IC 7490 ditunjukkan oleh option A.

Jadi jawabannya A

7. Link Download [back]

download file di sini
