1. Tujuan [back]
- Mengetahui tentang IEEE/ANSI Symbology for Registers and Counters
- Mengetahui prinsip kerja IEEE/ANSI Symbology for Registers and Counters
- Mensimulasikan Rangkaian IEEE/ANSI Symbology for Registers and Counters
2. Komponen [back]
- Resistor
- LED Red
LED
merupakan komponen elektronika yang berfungsi sebagai indikator pada rangkaian
IC 7490 adalah ic untuk menghitung bilang biner yakni dapat menghitung
dari 0 sampai 9 siklis dalam mode alamnya.
- IC 74193
- Clock
- Saklar
- 7Segment
3. Dasar Teori [back]
Kami
memperkenalkan IEEE / ANSI simbologi untuk sirkuit terintegrasi digital seperti
yang terkandung dalam IEEE / ANSI Standar 91-1984 dalam Bagian 4.22 dari Bab 4
tentang gerbang logika dan perangkat terkait. Deskripsi singkat fitur yang
menonjol dari simbologi ini dan signifikansi khususnya untuk perangkat logika
berurutan seperti flip-flop, counter, register, dll, diberikan, menyoroti
penggunaan notasi dependensi memberikan informasi fungsional perangkat yang
hampir lengkap. Di bagian ini, kami akan mengilustrasikan Simbologi IEEE / ANSI
untuk penghitung dan register dengan bantuan simbol IEEE / ANSI dari beberapa
yang populer perangkat.
11.14.1 Counters
Sebagai ilustrasi, kita
akan mempertimbangkan simbol IEEE / ANSI dari pencacah dekade, jenis nomor
7490, dan penghitung UP / DOWN biner empat bit yang dapat disetel, ketik nomor
74193. Notasi IEEE / ANSI untuk IC 7490 dan IC 74193 masing-masing
diperlihatkan dalam Gambar 11.52 (a) dan (b).
Bagian
atas notasi mewakili blok kontrol umum yang mempengaruhi semua flip-flop yang
merupakan counter. Bagian bawah mewakili flip-flop individu. Sebelum kita
tafsirkan label berbeda dan input / output untuk dua IC counter, kita harus
mengetahui hal berikut:
1.
Huruf ‘C’ mewakili ketergantungan
kontrol. Penggunaan huruf ‘C’ dalam label sarana input tertentu bahwa input
tertentu mengontrol entri data ke dalam elemen penyimpanan seperti flip-flop. Elemen
penyimpanan atau elemen yang dikendalikan oleh input ini ditunjukkan oleh digit
yang digunakan sebagai sufiks ke huruf ‘C’. Digit yang sama muncul sebagai
awalan di label semua elemen penyimpanan itu dikendalikan oleh input ini.
2.
Huruf ‘G represents menunjukkan
ketergantungan AND. Penggunaan huruf ‘G’ diikuti oleh angka di label dari input
berarti bahwa input ini secara internal ANDed dengan input atau output lain dan
input tersebut atau output akan memiliki digit yang sama dengan awalan di
labelnya.
3.
Tanda tambah (+) dan minus (-) pada label
menunjukkan arah penghitungan, dengan yang sebelumnya menyiratkan urutan jumlah
UP dan yang terakhir menyiratkan urutan hitungan DOWN. Tanda-tanda ini
digunakan bersama input jam.
Kami
sekarang akan menginterpretasikan input dan output yang berbeda untuk kedua
penghitung. Kami akan mulai dengan IC 7490. Reset input R0 (1) dan R0
(2) memiliki ketergantungan AND, dan ketika keduanya didorong ke status TINGGI
logika penghitung diatur ulang ke semua 0s. Reset input R9 (1) dan R9 (2) juga
memiliki ketergantungan AND ketika keduanya didorong ke keadaan TINGGI logika,
bagian bagi-oleh-2 penghitung diatur ulang untuk menghitung ‘1’ (yang juga
merupakan logika ‘1 for untuk output flip-flop true) dan bagian dibagi-oleh-5
penghitung diatur ulang untuk menghitung ‘4’ (yang merupakan kondisi 100 untuk
keluaran penghitung). Jika dua bagian digunakan dalam kaskade, output
penghitung akan menjadi 1001, yang berarti bahwa penghitung diatur ulang untuk
menghitung ‘9’. Input Jam A (CKA) dan jam B (CKB) memungkinkan dua bagian penghitung untuk
menghitung dalam urutan ke atas seperti yang ditunjukkan oleh tanda (+).
Kita
sekarang akan melihat simbol IEEE / ANSI dari penghitung lain, yaitu nomor
jenis penghitung IC 74193. Label CTR DIV16 berarti bahwa IC 74193 adalah
penghitung dibagi-oleh-16. Label CT = 0 dengan master input reset (MR)
menyiratkan bahwa penghitung diatur ulang ke semua 0s ketika input MR dalam
logika HIGH. Label C3 dengan input beban paralel (PL) berarti bahwa data pada
input beban paralel P0, P1, P2 dan P3 dimuat ke flip-flop yang sesuai ketika
input PL berada dalam keadaan RENDAH. Kita dapat lihat awalan 3 pada label flip-flop.
Input CPU memiliki ketergantungan AND dengan TCU input output dan CPD. Dalam
kasus yang pertama, keluaran TCU pergi ke keadaan logika RENDAH kapan CPUnya
RENDAH dan hitungannya mencapai '15'. Dalam kasus yang terakhir, input CPU
harus dalam keadaan logika TINGGI untuk memungkinkan CPD untuk melakukan fungsi
menghitung BAWAH. Demikian pula halnya dengan Input CPD memiliki ketergantungan
AND dengan output TCD dan input CPU. Dalam kasus yang pertama, output TCD pergi
ke keadaan RENDAH logika ketika CPD RENDAH dan jumlah mencapai ‘0’. Di kasus
yang terakhir, input CPD harus dalam keadaan logika TINGGI untuk memungkinkan
CPU melakukan fungsi menghitung UP.
11.14.2 Registers
Sebagai ilustrasi, kita
akan mempertimbangkan simbol IEEE / ANSI dari register geser serial-in
serial-out angka 7491, dan register geser paralel keluar seri, ketik nomor
74164. Angka 11.53 (a) dan (b) menunjukkan notasi IEEE / ANSI untuk IC 7491 dan
IC 74164 masing-masing.
Kita
akan mulai dengan nomor register geser 7491. Label SRG8 adalah singkatan dari
register geser delapan-bit. Label C1 / → dengan input jam berarti bahwa
transisi jam yang relevan menjalankan dua fungsi. Pertama, ini memuat data ke
input data seperti yang ditunjukkan oleh awalan '1' dengan input D. Kedua, itu
melakukan operasi shift
kanan. Input A dan B memiliki ketergantungan DAN. Saat data dimasukkan melalui
salah satu dari dua input, input lainnya harus disimpan dalam keadaan logika
TINGGI untuk memungkinkan data bit untuk dimuat ke terminal input data.
Kita sekarang akan
mempertimbangkan nomor tipe register geser 74164. Label 'R' adalah singkatan
dari operasi reset. Setiap kali input MR didorong ke keadaan RENDAH logika,
register geser diatur ulang ke semua 0s. Sisanya dari notasi telah dijelaskan
dalam kasus nomor jenis register 7491.
4. Prinsip Kerja
[back]
Rangkaian dengan IC 7490
IC 7490 adalah
decade counter, artinya mampu menghitung dari 0 sampai 9 secara terus menerus. Clock
digunakan sebagai trigger pada IC. Kaki pin QA, QB, QC, dan QD merupakan output
bilangan biner 4 bit. R1, R2, R3, dan R4 merupakan kaki reset. Masing-masing
kaki QA, QB, QC, dan QD akan mengeluarkan output bilangan biner sehingga led
akan hidup jika output logika 1 dan mati jika output logika 0.

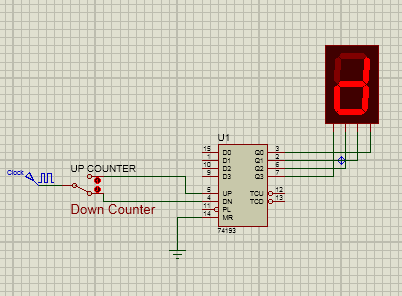

Rangkaian dengan IC 74193
IC 74193 merupakan
IC up/down counter. Clock digunakan sebagai trigger pada kaki IC. Terdapat
saklar yang berfungsi switch up/down counter. Kaki pin QA, QB, QC, dan QD
merupakan output bilangan biner 4 bit. Keluaran pada 7segment tergantung pada
output pada kaki pin QA, QB, QC, dan QD. Apabila switch berada pada posisi up,
maka output 7segment dimulai dari 0 sampai 15. Apabila switch berada pada
posisi down, maka output 7segment dimulai dari 15 sampai 0.

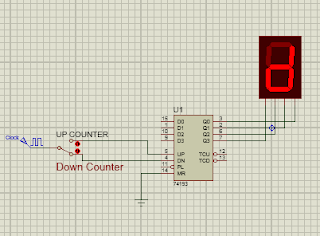

Rangkaian dengan IC 7490
Rangkaian dengan IC 74193
