TUGAS PENDAHULUAN

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video
6. Link Download

1. Kondisi [Kembali]

Percobaan 1 kondisi 10: Ganti LED menjadi Buzzer

2. Rangkaian Simulasi [Kembali]

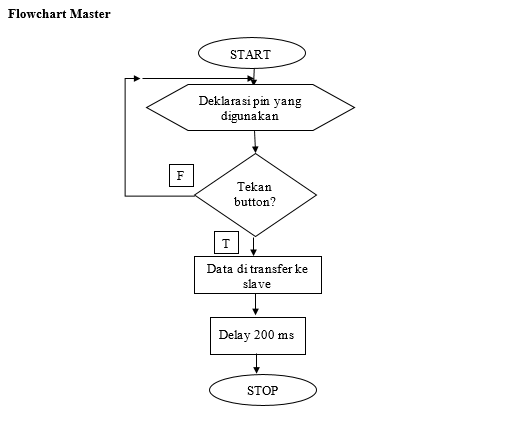

3.Flowchart [Kembali]

4. Listing Program [Kembali]

//MASTER



#define button 2  //Deklarasi pin 2 untuk button



void setup()     //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button,INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}



void loop()   //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);



  //ditekan

  if(nilai == 0)

    {

      Serial.print("1");

    }

  else

    {

      Serial.print("2");

    }



    delay(200);

}

//SLAVE



#define led 12  //Deklarasi pin 12 untuk LED



void setup()   //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(led,OUTPUT);   //Deklarasi LED sebagai output

  Serial.begin(9600);            //Set baud rate 9600

}



void loop()                         //Semua program dalam fungsi ini dieksekusi berulang

{

  if(Serial.available()>0)

  {

    int data = Serial.read();

      if(data=='1')  //Jika data yang dikirimkan berlogika

        {

          digitalWrite(led,HIGH);  //LED menyala

        }

      else

        {

          digitalWrite(led,LOW);  //LED mati

        }



  }

}

5. Video [Kembali]



Video Penjelasan Rangakaian Percobaan

6. Link Download [Kembali]

Download Video          Click Here
Download Rangkaian  Click Here
Download HTML        Click Here
Listing program master  Click Here
Listing program  slave  Click Here
